小焦點工業CT:
1、 產品內外部尺寸檢測;
2、 產品內部鑄造、焊接、燒結缺陷(孔隙、疏松、裂紋等);
3、 輸出STL格式文件,可用于逆向造型設計;
4、 數模比對:通過工業CT及分析軟件(VGstudio MAX)可以將CT數據與CAD數模或者CT數據進行******擬合,以直觀的顏色編碼對分析的結果進行可視化,不僅可以得到工件整體的偏差,還能對感興趣區域的具體偏差值。并且可用各種參數規定公差.
|
Phantom 1500S 225 |
Phantom 1500S 320 |
Phantom 1500S 450 |
射線管 |
小焦點閉管 |
||
******電壓/功率 |
225KV/1800W |
320KV/1800W |
450KV/1800W |
焦點尺寸 |
0.4 mm/1.0mm |
||
射線源到探測器的距離 |
1500 mm |
||
體元范圍 |
109– 139 μm |
||
幾何放大比(3D) |
1.4 – 2.5x |
||
CT空間分辨率 |
3.6 lp/mm體素分辨率,參考ASTM E 1695標準 |
||
測量精度 |
40+L/100 um,參考VDI 2630-1.3 標準* |
||

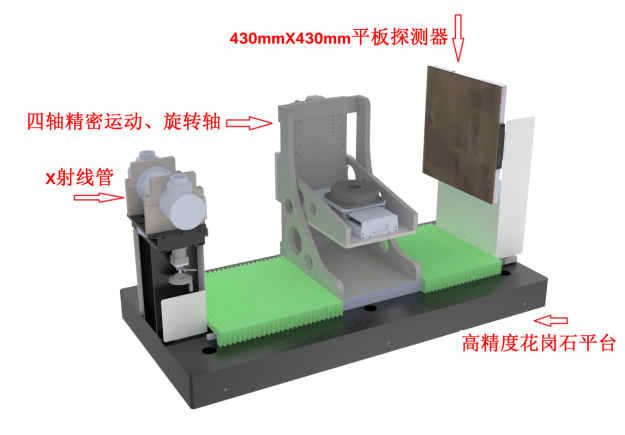

平 臺 |
基于花崗巖的高精度平臺 |
||
******三維掃描區域 直徑×高度 |
?500mmX700mm |
||
******重量 |
50KG |
||
探測器 |
16位平板探測器 ,像素數量3072X3072,像素尺寸139μm |
||
旋轉平臺 |
4軸(R,X,Y,Z軸,Z軸是定制軸) +搖桿、鼠標控制;快慢速掃描設定 |
||
系統尺寸 W×H×D |
2,600 mm×1,850 mm×2,200 mm不包括控制臺 |
||
系統重量 |
約6,500 kg/ 115,000KG/16,000KG |
||
YXFORD CT掃描 軟件 |
CT采圖分快速、中速、慢速可調節,每度可選擇1檔(360張)、2檔(720張)、4檔(1440張)、8檔(2880張)、16檔(5760張) |
||
標準件 |
標準階梯規(附孔) |
||
條形碼讀碼器(選配) |
方便樣品識別 |
||
輻射保護 |
屏蔽室是全方位防護式屏蔽鉛房,符合國家設計和制造標準。輻射值按無輻射泄露設計,遠遠低于國標1.0μSv/h |
